การแนะนำผลิตภัณฑ์

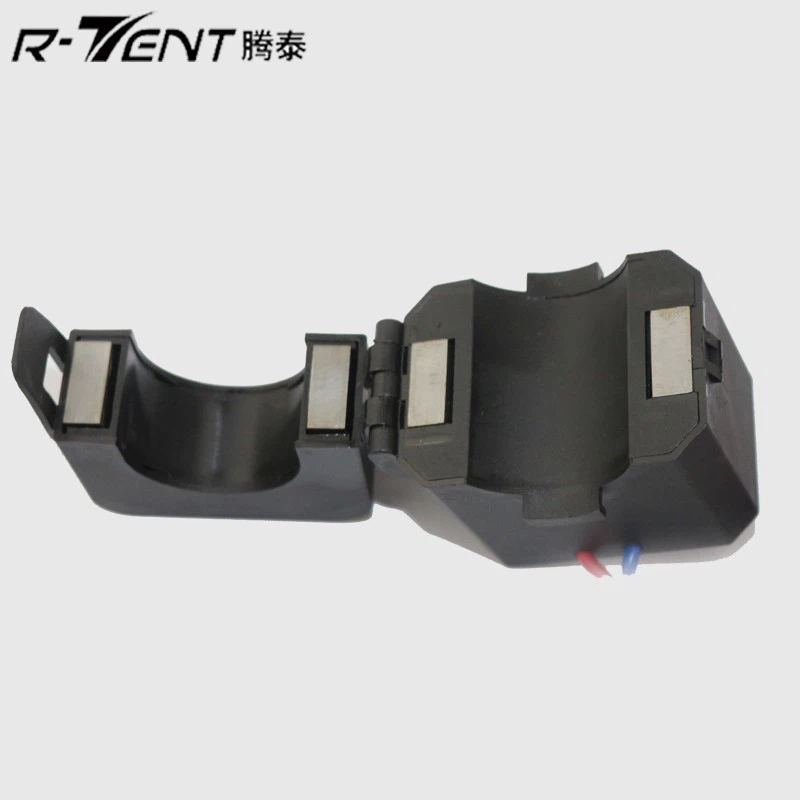

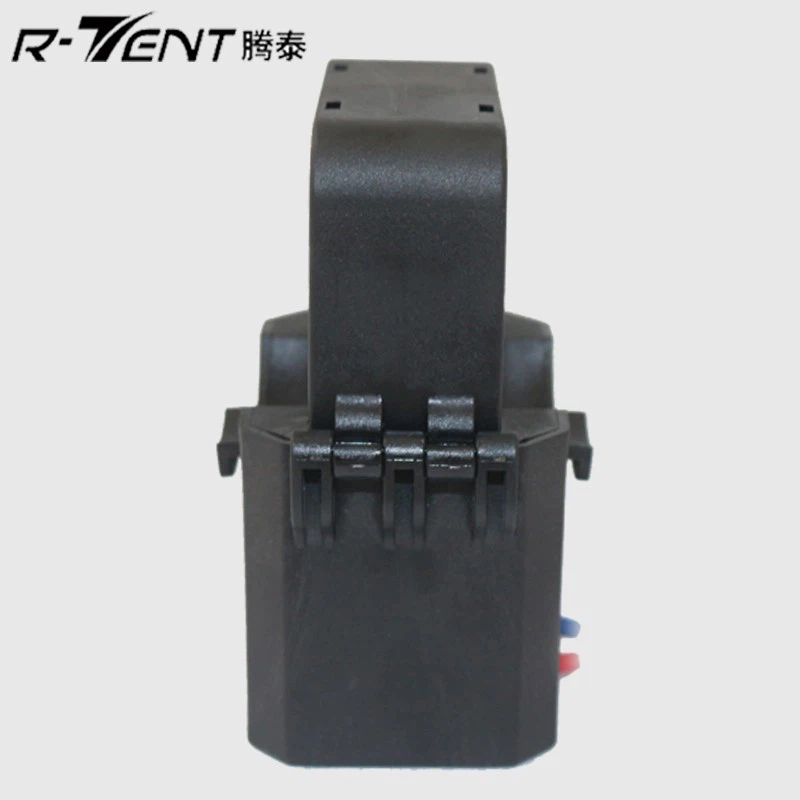

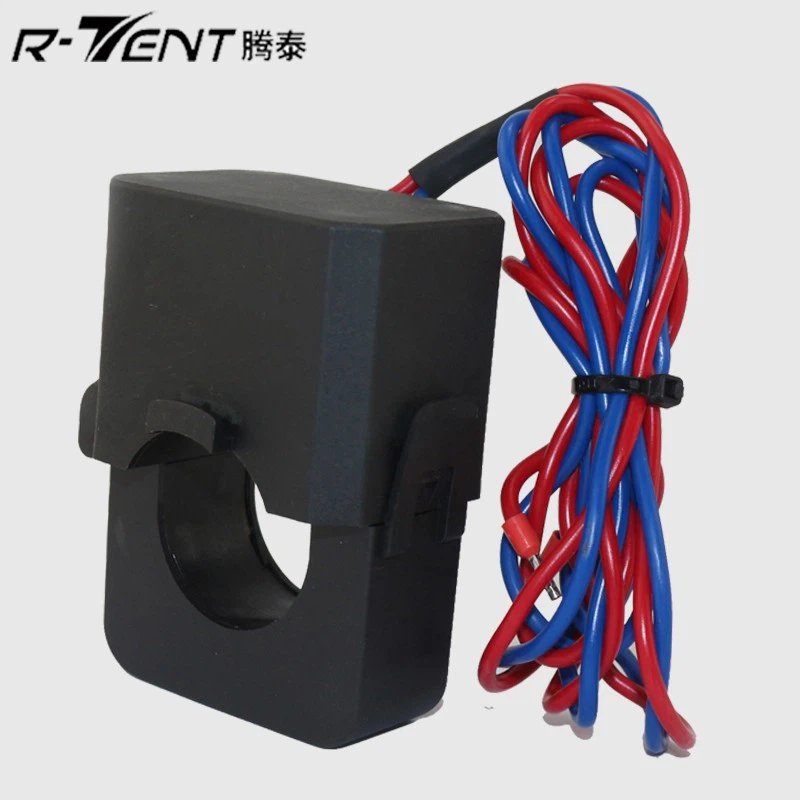

หม้อแปลงประเภทแยก CTKD เป็นการปรับปรุงหม้อแปลงแบบดั้งเดิม มันถูกสร้างขึ้นเป็นแบบแยกฟรีซึ่งสามารถติดตั้งและถอดประกอบได้อย่างรวดเร็วโดยไม่ต้องหยุดทำงานหรือขาดการเชื่อมต่อและใช้งานง่ายและใช้งานง่าย ผลิตภัณฑ์ชุดนี้มีช่วงการวัดที่กว้างโดยมีช่วงกระแสหลักที่ได้รับการจัดอันดับ 5 ถึง 63 0 A ช่วงปัจจุบันที่รองอันดับ 0 ถึง 1A และช่วงอัตราส่วนการแปลงกระแส 500: 1 ถึง 10000: 1 กระบวนการผลิตที่เป็นระเบียบช่วยให้มั่นใจว่าระดับความแม่นยำความน่าเชื่อถือและข้อกำหนดทางเทคนิคอื่น ๆ
คุณสมบัติของผลิตภัณฑ์
- โครงสร้าง Snap-on, ความสอดคล้องที่ดี, เหล็กกล้าแม่เหล็กสูงซิลิกอนเหล็ก, ความเป็นเส้นตรงที่ดี, ความไวสูง
- การหล่อด้วยอีพ็อกซี่เรซินความเสถียรที่ดีน้ำหนักเบาการติดตั้งง่าย
แอปพลิเคชัน
ใช้ได้กับการวัดพลังงานการวิเคราะห์คุณภาพพลังงานและการรวบรวมสัญญาณอุปกรณ์ไฟฟ้าƒนำไปใช้กับการจัดการด้านความต้องการพลังงานของอุปกรณ์ส่องสว่างมอเตอร์อุปกรณ์พลังงานและอุปกรณ์อื่น ๆ ..
แผนภาพการเชื่อมต่อวงจร
ตัวบ่งชี้ประสิทธิภาพและพารามิเตอร์ไฟฟ้า
|
ความถี่ในการใช้งาน |
50-2 khz |
|
อินพุตที่ได้รับการจัดอันดับ |
5A-630A |
|
ช่วงการวัด |
10%ใน -130%ใน |
|
เอาต์พุตที่ได้รับการจัดอันดับ |
0. 333V (ac) หรือ 0-500 ma |
|
ความแตกต่างของอัตราส่วน |
น้อยกว่าหรือเท่ากับ± 1. 0％ |
|
ความแตกต่างของเฟส |
น้อยกว่าหรือเท่ากับ± 60 |
|
ความแข็งแรงของอิเล็กทริก |
2.5kV/1ma/1 นาที |
|
ความต้านทานฉนวน |
DC500V/100mΩนาที |
พารามิเตอร์เชิงกล
|
เปลือก |
PA, Flame Retardant Grade {{0}} v0 |
|
โครงกระดูก |
PBT |
|
แกนเหล็ก |
เหล็กซิลิกอน |
|
โครงสร้างภายใน |
หัวเข็มขัด |
|
การก่อสร้าง |
การยึดสายเคเบิล |
|
อุณหภูมิการทำงาน |
－25 องศา -＋ 75 องศา |
|
ความชื้นรอบข้าง |
น้อยกว่าหรือเท่ากับ 85% |
|
การเชื่อมต่อเอาต์พุต |
ul 1015 22 awg pvc; คู่บิดสีดำและสีขาว 2.5 ม. |
การเลือกข้อมูลจำเพาะ (outputma/v)
|
ข้อกำหนด |
อินพุตจัดอันดับ (a) |
เอาต์พุตอันดับ (MA/V) |
ระดับความแม่นยำ |
ขนาด (มม.) |
|||
|
Ø |
A |
B |
C |
||||
|
CTKD10 |
5-75A (5,10,20,50,75) |
5-75A |
0.5,1.0,3.0 |
10.0 |
43 |
25.8 |
26.5 |
|
CTKD16 |
5-150A (5,10,50,100,150) |
0-100 ma |
0.5,1.0,3.0 |
16 |
56 |
31 |
33 |
|
CTKD24 |
10-250A (10,50,100,200,250) |
0-200 ma |
0.5,1.0,3.0 |
24.5 |
72 |
45.6 |
39 |
|
CTKD36 |
10-630A (20,100,250,400,600) |
10-630A |
0.5,1.0,3.0 |
35.7 |
86.5 |
60 |
43.5 |
แผนภาพการเชื่อมต่อวงจร
บันทึก:
จัดอันดับกระแสหลัก: 0-600 aac z
จัดอันดับกระแสรอง: 1a/5a
โหลดอันดับ: 1.5,2.5, 3.75, 5. 0, 7.5 VA
ระดับความแม่นยำ: {{0}}. 2, 0. 5, 1. 0, 3.0 คลาส Z
การเชื่อมต่อเอาต์พุต: ul 1015 22 awg; lead: 2.5 m
เคล็ดลับ:เมื่อใช้หม้อแปลงไฟฟ้าปัจจุบันมันเป็นสิ่งต้องห้ามอย่างเคร่งครัดในการเปิดวงจรรองเนื่องจากอาจส่งผลให้เกิดแรงดันไฟฟ้าสูง
