ในขอบเขตของระบบไฟฟ้าการปกป้องอุปกรณ์ DC ที่ละเอียดอ่อนจากการกระชากระยะสั้นมีความสำคัญสูงสุด ในฐานะผู้จัดหาผู้พิทักษ์ DC Surge ฉันได้เห็นบทบาทที่สำคัญโดยตรงอุปกรณ์เหล่านี้มีบทบาทในการรักษาความมั่นคงและอายุยืนของแอปพลิเคชัน DC ที่หลากหลาย ในบล็อกนี้ฉันจะเจาะลึกกลไกที่ตัวป้องกันไฟกระชาก DC จัดการการกระชากระยะสั้น
ทำความเข้าใจกับระยะสั้น - ไฟกระชาก
ก่อนที่จะสำรวจว่า DC Surge Protector เกี่ยวข้องกับไฟกระชากระยะสั้นเป็นสิ่งสำคัญที่จะต้องเข้าใจว่าไฟกระชากเหล่านี้คืออะไร ไฟกระชากระยะสั้นเกิดขึ้นเมื่อมีการเชื่อมต่อความต้านทานต่ำที่ไม่ได้ตั้งใจระหว่างสองจุดในวงจรไฟฟ้า สิ่งนี้อาจเกิดจากปัจจัยหลายประการเช่นฉนวนที่เสียหายการเดินสายไฟผิดพลาดหรือความล้มเหลวของส่วนประกอบ การลดลงอย่างฉับพลันของความต้านทานส่งผลให้เกิดการไหลของกระแสขนาดใหญ่ซึ่งสามารถสร้างพลังงานไฟฟ้าที่เพิ่มขึ้นอย่างมีนัยสำคัญ
ระยะสั้น - ไฟกระชากอาจมีผลเสียต่ออุปกรณ์ DC พวกเขาสามารถทำให้เกิดความร้อนสูงเกินไปความเสียหายต่อส่วนประกอบอิเล็กทรอนิกส์และแม้กระทั่งความล้มเหลวของระบบที่สมบูรณ์ นอกจากนี้ไฟกระชากเหล่านี้อาจก่อให้เกิดอันตรายต่อความปลอดภัยเพิ่มความเสี่ยงต่อการเกิดไฟไหม้และแรงกระแทก
ส่วนประกอบสำคัญของตัวป้องกันไฟกระชาก DC
ตัวป้องกันไฟกระชาก DC มักจะประกอบด้วยส่วนประกอบสำคัญหลายอย่างที่ทำงานร่วมกันเพื่อจัดการกับไฟกระชากระยะสั้นอย่างมีประสิทธิภาพ
Metal ออกไซด์ Varistors (MOV)
MOV เป็นหนึ่งในองค์ประกอบที่พบบ่อยที่สุดใน DC Surge Protectors พวกเขาทำจากวัสดุเซรามิกที่มีความต้านทานไม่เชิงเส้นสูง ภายใต้สภาวะการทำงานปกติ MOVs มีความต้านทานสูงมากทำให้มีกระแสรั่วไหลเพียงเล็กน้อยเท่านั้นที่จะไหล อย่างไรก็ตามเมื่อเกิดไฟกระชากระยะสั้นและแรงดันไฟฟ้าเกินเกณฑ์ที่กำหนด (แรงดันไฟฟ้าที่หนีบ) ความต้านทานของ MOV จะลดลงอย่างรวดเร็ว สิ่งนี้ช่วยให้ MOV สามารถเบี่ยงเบนกระแสเกินออกจากอุปกรณ์ที่ได้รับการป้องกันและลงไปที่พื้น
แรงดันไฟฟ้าที่หนีบของ MOV เป็นพารามิเตอร์ที่สำคัญ มันกำหนดแรงดันไฟฟ้าสูงสุดที่อุปกรณ์ที่ได้รับการป้องกันจะได้รับในระหว่างการกระชาก แรงดันไฟฟ้าที่ยึดต่ำให้การป้องกันที่ดีขึ้น แต่อาจทำให้ MOV มีความอ่อนไหวต่อการย่อยสลายมากขึ้นเมื่อเวลาผ่านไป
ท่อปล่อยก๊าซ (GDTs)
GDTs เป็นอีกองค์ประกอบที่สำคัญในการป้องกันไฟกระชาก DC พวกเขาเต็มไปด้วยก๊าซเฉื่อยและมีอิเล็กโทรดสองตัวขึ้นไป ภายใต้สภาวะปกติก๊าซใน GDT อยู่ในสถานะฉนวนและไม่มีกระแสสามารถไหลได้ระหว่างขั้วไฟฟ้า เมื่อไฟกระชากระยะสั้นเกิดขึ้นและแรงดันไฟฟ้าทั่ว GDT ถึงแรงดันไฟฟ้าสลายบางอย่างก๊าซไอออนไนซ์สร้างเส้นทางนำไฟฟ้า สิ่งนี้ช่วยให้ GDT ดำเนินการกระแสไฟกระชากและเบี่ยงเบนไปที่พื้น
GDTs มีแรงดันไฟฟ้าที่ค่อนข้างสูงและสามารถจัดการกับกระแสไฟกระชากขนาดใหญ่ พวกเขามักจะใช้ร่วมกับ MOV เพื่อให้การป้องกันหลายขั้นตอน GDT สามารถจัดการส่วนพลังงานสูงเริ่มต้นของไฟกระชากในขณะที่ MOV สามารถปรับแรงดันไฟฟ้าและให้การป้องกันเพิ่มเติม
ฟิวส์และเบรกเกอร์วงจร
ฟิวส์และเบรกเกอร์วงจรเป็นอุปกรณ์ป้องกันที่ใช้เพื่อป้องกันการไหลของกระแสมากเกินไปในกรณีที่มีวงจรสั้น ฟิวส์ทำจากลวดบาง ๆ ที่ละลายเมื่อกระแสเกินคะแนนที่แน่นอนขัดจังหวะวงจร ในทางกลับกันเบรกเกอร์วงจรเป็นอุปกรณ์ที่สามารถนำกลับมาใช้ใหม่ได้ซึ่งสามารถเดินทางโดยอัตโนมัติเมื่อกระแสถึงระดับที่ตั้งไว้ล่วงหน้า
ในตัวป้องกันไฟกระชาก DC ฟิวส์และเบรกเกอร์มักจะถูกวางไว้ในอนุกรมด้วยวงจรป้องกัน พวกเขาทำหน้าที่เป็นกลไกการป้องกันรีสอร์ทสุดท้ายตัดการเชื่อมต่ออุปกรณ์ที่ได้รับการป้องกันจากแหล่งพลังงานหากตัวป้องกันไฟกระชากล้มเหลวในการจัดการกับไฟกระชากระยะสั้นอย่างเหมาะสม
ตัวป้องกันไฟกระชาก DC จัดการได้อย่างไร
เมื่อเกิดการกระชากระยะสั้น - ตัวป้องกันไฟกระชาก DC จะต้องผ่านขั้นตอนต่างๆเพื่อปกป้องอุปกรณ์ที่เชื่อมต่อ
การตรวจจับ
ขั้นตอนแรกคือการตรวจจับของไฟกระชากระยะสั้น ตัวป้องกันไฟกระชากจะตรวจสอบแรงดันไฟฟ้าและกระแสในวงจรอย่างต่อเนื่อง เมื่อแรงดันไฟฟ้าหรือกระแสสูงกว่าระดับการทำงานปกติตัวป้องกันไฟกระชากจะรับรู้ว่ามีการเพิ่มขึ้น
การตอบสนอง
เมื่อตรวจพบไฟกระชากส่วนประกอบของตัวป้องกันไฟกระชากจะเริ่มตอบสนอง หากแรงดันไฟกระชากค่อนข้างต่ำ MOV อาจเป็นคนแรกที่ตอบสนอง พวกเขาจะเริ่มดำเนินการในปัจจุบันและเบี่ยงเบนพลังงานส่วนเกินออกจากอุปกรณ์ที่ได้รับการป้องกัน หากไฟกระชากรุนแรงขึ้น GDT อาจเข้ามาเล่น พวกเขาจะพังทลายและให้เส้นทางความต้านทานต่ำสำหรับกระแสไฟกระชากที่ไหลไปยังพื้น
การ จำกัด แรงดันไฟฟ้า
ในระหว่างขั้นตอนการตอบสนองตัวป้องกันไฟกระชากยังทำงานเพื่อ จำกัด แรงดันไฟฟ้าข้ามอุปกรณ์ที่ได้รับการป้องกัน MOVS และ GDTs ทำหน้าที่เป็นแรงดันไฟฟ้า - อุปกรณ์ยึดเพื่อให้แน่ใจว่าแรงดันไฟฟ้าไม่เกินระดับที่ปลอดภัย ด้วยการเบี่ยงเบนกระแสไฟฟ้าส่วนเกินและหนีบแรงดันไฟฟ้าตัวป้องกันไฟกระชากช่วยปกป้องส่วนประกอบที่ละเอียดอ่อนของอุปกรณ์ DC จากความเสียหาย
การแยกตัว
ในบางกรณีหากไฟกระชากมีขนาดใหญ่มากหรือหากส่วนประกอบของตัวป้องกันไฟกระชากได้รับความเสียหายฟิวส์หรือเบรกเกอร์วงจรในตัวป้องกันไฟกระชากจะทำงาน พวกเขาจะแยกอุปกรณ์ป้องกันออกจากแหล่งพลังงานป้องกันความเสียหายเพิ่มเติม การแยกนี้เป็นคุณลักษณะด้านความปลอดภัยที่สำคัญที่ช่วยปกป้องทั้งอุปกรณ์และผู้ใช้
ผลิตภัณฑ์และความสามารถของเรา
ในฐานะซัพพลายเออร์ DC Surge Protector เรานำเสนอผลิตภัณฑ์ที่มีคุณภาพสูงหลากหลายชนิดที่ออกแบบมาเพื่อรองรับการกระชากระยะสั้นอย่างมีประสิทธิภาพ

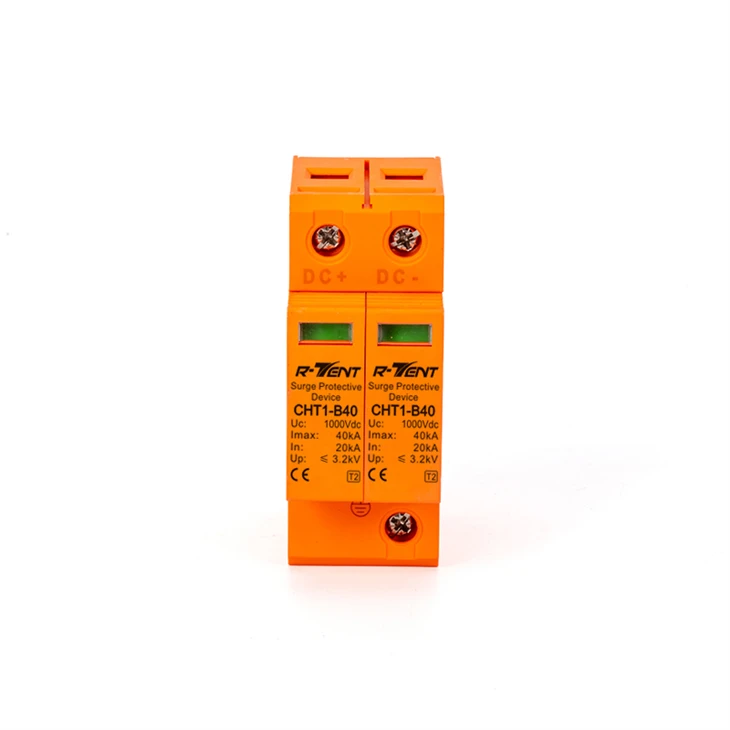

ของเราใหม่ CHT1 - B40KA 2P Surger Protective Device (SPD)เป็นตัวเลือกที่เชื่อถือได้สำหรับการปกป้องวงจร DC มันติดตั้ง MOV และ GDT ขั้นสูงซึ่งสามารถตรวจจับและเบี่ยงเบนความสนใจของวงจรสั้น ๆ ได้อย่างรวดเร็ว การออกแบบ 2P ให้การป้องกันที่ครอบคลุมสำหรับขั้วบวกและลบของวงจร DC
ที่ใหม่ CHT1 - B40KA 3P Surger Protective Device (SPD)เป็นอีกทางเลือกที่ยอดเยี่ยม ด้วยการกำหนดค่า 3P มันให้การป้องกันที่เพิ่มขึ้นสำหรับระบบ DC ที่ซับซ้อนมากขึ้น มันสามารถจัดการกระแสไฟกระชากที่ใหญ่ขึ้นและให้ความโดดเดี่ยวที่ดีขึ้นในกรณีที่มีวงจรสั้น
สำหรับแอปพลิเคชั่น DC แรงดันไฟฟ้าสูงของเราใหม่ 1500V DC Surge Protective Deviceได้รับการออกแบบมาโดยเฉพาะ มันสามารถทนต่อสูง - พลังงานสั้น - ไฟกระชากและให้การป้องกันที่เชื่อถือได้สำหรับอุปกรณ์ DC ที่ทำงานที่ 1,500V
ติดต่อเราเพื่อรับการจัดซื้อและให้คำปรึกษา
หากคุณกำลังมองหาตัวป้องกัน DC Surge ที่เชื่อถือได้เพื่อปกป้องอุปกรณ์ของคุณจากการกระชากระยะสั้นเราพร้อมให้ความช่วยเหลือ ผลิตภัณฑ์ของเราได้รับการออกแบบด้วยเทคโนโลยีล่าสุดและวัสดุที่มีคุณภาพสูงเพื่อให้มั่นใจถึงประสิทธิภาพที่ดีที่สุดและความน่าเชื่อถือในระยะยาว
ไม่ว่าคุณจะมีคำถามเกี่ยวกับผลิตภัณฑ์ของเราต้องการการสนับสนุนด้านเทคนิคหรือสนใจที่จะสั่งซื้อโปรดติดต่อเรา เรามีทีมงานมืออาชีพที่มีประสบการณ์ซึ่งสามารถให้ข้อมูลโดยละเอียดและคำแนะนำเกี่ยวกับการเลือกตัวป้องกัน DC Surge ที่เหมาะสมสำหรับความต้องการเฉพาะของคุณ
การอ้างอิง
- Brown, RE (2012) การป้องกันไฟกระชากสำหรับระบบ DC แรงดันไฟฟ้าต่ำ ธุรกรรม IEEE เกี่ยวกับแอปพลิเคชันอุตสาหกรรม, 48 (6), 2027 - 2035
- แบล็กเบิร์น, TD (2015) การถ่ายทอดการป้องกัน: หลักการและแอปพลิเคชัน CRC Press
- Perry, B. (2018) ระบบไฟฟ้าพุ่งสูงขึ้น: สาเหตุผลกระทบและการบรรเทา ไวลีย์
