ในฐานะซัพพลายเออร์อุปกรณ์ป้องกันไฟกระชาก 40KA ที่เชื่อถือได้ ฉันมักถูกถามบ่อยๆ ว่าอุปกรณ์ป้องกันไฟกระชาก 40KA ของเราเหมาะสำหรับระบบไฟฟ้าสามเฟสหรือไม่ ในบล็อกโพสต์นี้ ฉันมุ่งหวังที่จะให้คำตอบที่ครอบคลุมสำหรับคำถามนี้ โดยพิจารณาจากแง่มุมทางเทคนิคต่างๆ และการใช้งานจริง
ทำความเข้าใจระบบไฟฟ้าสามเฟส
ระบบไฟฟ้าสามเฟสมีการใช้กันอย่างแพร่หลายในอุตสาหกรรม พาณิชยกรรม และแม้แต่ที่พักอาศัยขนาดใหญ่บางแห่ง มีข้อดีหลายประการเหนือระบบเฟสเดียว เช่น ความจุไฟฟ้าที่สูงขึ้น การส่งผ่านพลังงานที่มีประสิทธิภาพมากขึ้น และความสมดุลของโหลดที่ดีขึ้น ในระบบสามเฟส โดยทั่วไปจะมีตัวนำไฟฟ้าที่มีกระแสไฟฟ้าสามตัว (เฟส) และตัวนำที่เป็นกลางหนึ่งตัว แรงดันไฟฟ้าระหว่างสองเฟสใดๆ มักจะสูงกว่าแรงดันไฟฟ้าระหว่างเฟสกับเฟสที่เป็นกลาง ตัวอย่างเช่น ในระบบสามเฟสทางอุตสาหกรรมทั่วไป แรงดันไฟฟ้าระหว่างสายอาจเป็น 400V ในขณะที่แรงดันไฟฟ้าระหว่างสายถึงเป็นกลางคือ 230V
ไฟกระชากในระบบสามเฟสสามารถเกิดขึ้นได้เนื่องจากสาเหตุหลายประการ รวมถึงฟ้าผ่า การสลับการทำงานในเครือข่ายไฟฟ้า หรือการตัดการเชื่อมต่อโหลดไฟฟ้าขนาดใหญ่อย่างกะทันหัน ไฟกระชากเหล่านี้อาจทำให้เกิดความเสียหายอย่างมากต่ออุปกรณ์ไฟฟ้า ซึ่งนำไปสู่การหยุดทำงานที่มีค่าใช้จ่ายสูง การเปลี่ยนอุปกรณ์ และอันตรายด้านความปลอดภัย
บทบาทของอุปกรณ์ป้องกันไฟกระชาก
อุปกรณ์ป้องกันไฟกระชาก (SPD) เป็นส่วนประกอบสำคัญในระบบไฟฟ้าเพื่อป้องกันอุปกรณ์จากไฟกระชาก หน้าที่หลักคือเปลี่ยนกระแสส่วนเกินที่เกิดจากไฟกระชากลงกราวด์ ซึ่งจะช่วยจำกัดแรงดันไฟฟ้าทั่วทั้งอุปกรณ์ที่ได้รับการป้องกันให้อยู่ในระดับที่ปลอดภัย อัตราของ SPD เช่น 40KA หมายถึงความจุกระแสไฟคายประจุสูงสุด ซึ่งหมายความว่า SPD สามารถรองรับกระแสไฟกระชากสูงถึง 40KA ได้อย่างปลอดภัยก่อนที่กระแสไฟฟ้าจะเสียหายหรือสูญเสียประสิทธิภาพ
ความเหมาะสมของอุปกรณ์ป้องกันไฟกระชาก 40KA ในระบบสามเฟส
ความเป็นไปได้ทางเทคนิค
จากมุมมองทางเทคนิค อุปกรณ์ป้องกันไฟกระชากขนาด 40KA สามารถใช้ในระบบไฟฟ้าสามเฟสได้ ปัจจัยสำคัญคืออุปกรณ์สามารถรองรับกระแสไฟกระชากที่คาดหวังในการใช้งานแบบสามเฟสที่เฉพาะเจาะจงได้หรือไม่ ในหลายกรณี อัตรา 40KA ก็เพียงพอสำหรับการปกป้องอุปกรณ์ไฟฟ้าทั่วไปในระบบสามเฟส ตัวอย่างเช่น ในอาคารพาณิชย์ขนาดเล็กถึงขนาดกลาง กระแสไฟกระชากทั่วไปที่เกิดจากฟ้าผ่าหรือการดำเนินการเปลี่ยนสวิตซ์ต้องไม่เกิน 40KA
อย่างไรก็ตาม สิ่งสำคัญคือต้องทราบว่ากระแสไฟกระชากที่เกิดขึ้นจริงในระบบสามเฟสอาจแตกต่างกันไปขึ้นอยู่กับหลายปัจจัย เช่น ตำแหน่งของอาคาร (เช่น พื้นที่ที่มีฟ้าผ่าสูง) ประเภทของอุปกรณ์ไฟฟ้าที่เชื่อมต่อ และสภาพการต่อลงดิน ในพื้นที่ที่มีความเสี่ยงสูงหรือการใช้งานที่มีโหลดไฟฟ้าขนาดใหญ่ กระแสไฟกระชากอาจสูงกว่ามาก ในกรณีเช่นนี้ 40KA SPD อาจไม่เพียงพอ และอุปกรณ์ที่มีพิกัดสูงกว่า เช่นCHT1 - B80KA อุปกรณ์ป้องกันไฟกระชากอาจจำเป็น
การประสานงานกับอุปกรณ์ป้องกันอื่นๆ
ในระบบไฟฟ้าสามเฟส 40KA SPD จะต้องประสานงานกับอุปกรณ์ป้องกันอื่นๆ เช่น เซอร์กิตเบรกเกอร์และฟิวส์ SPD ไม่ควรทำให้เกิดการสะดุดของเบรกเกอร์วงจรหรือฟิวส์ขาดระหว่างการทำงานปกติหรือเมื่อเปลี่ยนกระแสไฟกระชากโดยไม่จำเป็น การประสานงานที่เหมาะสมช่วยให้แน่ใจว่าระบบไฟฟ้ายังคงมีเสถียรภาพและอุปกรณ์ป้องกันได้รับการป้องกันจากไฟกระชากอย่างมีประสิทธิภาพ
ความเข้ากันได้กับแรงดันไฟฟ้าของระบบ
อุปกรณ์ป้องกันไฟกระชาก 40KA จะต้องเข้ากันได้กับแรงดันไฟฟ้าของระบบสามเฟส SPD 40KA ส่วนใหญ่ได้รับการออกแบบมาให้ทำงานกับแรงดันไฟฟ้าของระบบสามเฟสมาตรฐาน เช่น 400V แบบสายต่อสาย อย่างไรก็ตาม จำเป็นอย่างยิ่งที่จะต้องตรวจสอบระดับแรงดันไฟฟ้าของอุปกรณ์อีกครั้งเพื่อให้แน่ใจว่าตรงกับความต้องการของระบบ การใช้ SPD ที่มีระดับแรงดันไฟฟ้าไม่ถูกต้องอาจทำให้อุปกรณ์ทำงานผิดปกติหรือทำให้อุปกรณ์และอุปกรณ์ไฟฟ้าเสียหายได้
ข้อควรพิจารณาในทางปฏิบัติสำหรับการใช้ 40KA SPD ในระบบสามเฟส
สถานที่ติดตั้ง
ตำแหน่งการติดตั้งอุปกรณ์ป้องกันไฟกระชาก 40KA ในระบบสามเฟสถือเป็นสิ่งสำคัญ ควรติดตั้งให้ใกล้กับจุดที่ไฟฟ้าเข้ามาภายในอาคารหรืออุปกรณ์ไฟฟ้ามากที่สุด ซึ่งจะช่วยลดความยาวของการเชื่อมต่อระหว่าง SPD และอุปกรณ์ที่ได้รับการป้องกัน ลดการเหนี่ยวนำและความต้านทานในวงจรให้เหลือน้อยที่สุด และปรับปรุงประสิทธิภาพของการป้องกันไฟกระชาก
การบำรุงรักษาและการตรวจสอบ
การบำรุงรักษาและการตรวจสอบอุปกรณ์ป้องกันไฟกระชาก 40KA เป็นประจำมีความจำเป็นเพื่อให้มั่นใจถึงประสิทธิภาพในระยะยาว ซึ่งรวมถึงการตรวจสอบความเสียหายทางกายภาพ การตรวจสอบการทำงานที่เหมาะสมของตัวบ่งชี้สถานะ (ถ้ามี) และการทดสอบลักษณะทางไฟฟ้าของอุปกรณ์เป็นระยะ หาก SPD อยู่ภายใต้เหตุการณ์ไฟกระชากขนาดใหญ่ ควรตรวจสอบและเปลี่ยนหากจำเป็นเพื่อรักษาการป้องกันของระบบสามเฟส
การวิเคราะห์ต้นทุน - ผลประโยชน์
เมื่อพิจารณาใช้อุปกรณ์ป้องกันไฟกระชาก 40KA ในระบบสามเฟส ควรทำการวิเคราะห์ต้นทุนและผลประโยชน์ แม้ว่า 40KA SPD อาจคุ้มค่ากว่าอุปกรณ์ที่มีพิกัดสูงกว่า แต่สิ่งสำคัญคือต้องรักษาสมดุลระหว่างต้นทุนกับระดับการป้องกันที่ต้องการ ในบางกรณี การลงทุนใน SPD ที่มีพิกัดสูงกว่าอาจประหยัดกว่าในระยะยาว เนื่องจากสามารถป้องกันความเสียหายร้ายแรงต่ออุปกรณ์ไฟฟ้า และลดความเสี่ยงของการหยุดทำงาน
ตัวเลือกอุปกรณ์ป้องกันไฟกระชากอื่น ๆ

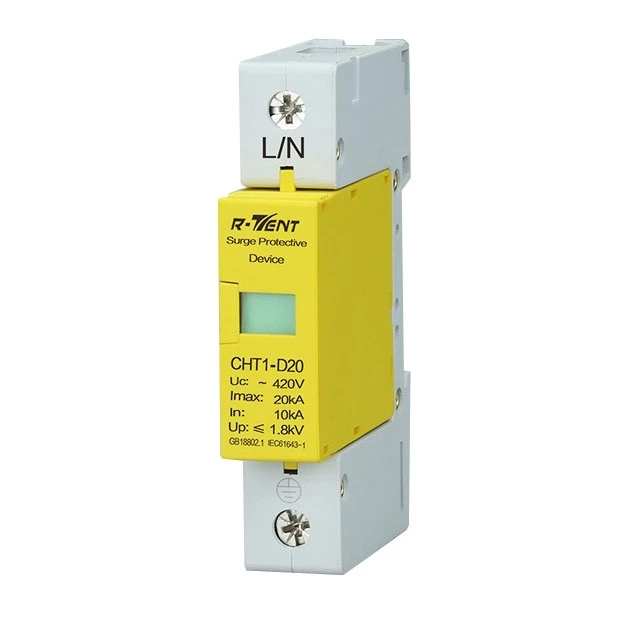

นอกเหนือจากอุปกรณ์ป้องกันไฟกระชากขนาด 40KA แล้ว ยังมีตัวเลือกอื่นๆ สำหรับระบบไฟฟ้าสามเฟสอีกด้วย ที่CHT1 - D20KA อุปกรณ์ป้องกันไฟกระชากเป็นตัวเลือกพิกัดต่ำกว่าที่สามารถนำไปใช้ในการใช้งานที่กระแสไฟกระชากที่คาดหวังมีขนาดค่อนข้างเล็ก ในทางกลับกันCHT1 - อุปกรณ์ป้องกันไฟกระชาก 4 ซีรี่ส์ (โครงสร้าง DEHN ของเยอรมัน)นำเสนอโซลูชันประสิทธิภาพสูงพร้อมคุณสมบัติและโครงสร้างขั้นสูง เหมาะสำหรับการใช้งานแบบสามเฟสที่มีความต้องการมากขึ้น
บทสรุป
โดยสรุป อุปกรณ์ป้องกันไฟกระชากขนาด 40KA สามารถใช้ในระบบไฟฟ้า 3 เฟสได้ แต่ความเหมาะสมจะขึ้นอยู่กับปัจจัยต่างๆ เช่น กระแสไฟกระชากที่คาดหวัง การประสานงานกับอุปกรณ์ป้องกันอื่นๆ และแรงดันไฟฟ้าของระบบ จำเป็นอย่างยิ่งที่จะต้องประเมินปัจจัยเหล่านี้อย่างรอบคอบก่อนที่จะเลือก SPD สำหรับการใช้งานแบบสามเฟส ในฐานะซัพพลายเออร์อุปกรณ์ป้องกันไฟกระชาก 40KA เรามุ่งมั่นที่จะจัดหาโซลูชันที่เหมาะสมที่สุดสำหรับความต้องการในการป้องกันไฟฟ้าของลูกค้า
หากคุณสนใจที่จะซื้ออุปกรณ์ป้องกันไฟกระชาก 40KA หรือต้องการข้อมูลเพิ่มเติมเกี่ยวกับการป้องกันไฟกระชากสำหรับระบบไฟฟ้าสามเฟสของคุณ โปรดติดต่อเราเพื่อขอคำปรึกษาและพูดคุยโดยละเอียด
อ้างอิง
- คณะกรรมการเทคนิคไฟฟ้าระหว่างประเทศ (IEC) IEC 61643 - 11:2011 อุปกรณ์ป้องกันไฟกระชากแรงดันต่ำ - ส่วนที่ 11: อุปกรณ์ป้องกันไฟกระชากที่เชื่อมต่อกับระบบไฟฟ้าแรงดันต่ำ - ข้อกำหนดและการทดสอบ
- สมาคมมาตรฐาน IEEE คู่มือ IEEE C62.35:2012 สำหรับการประยุกต์ใช้ไฟกระชาก - ส่วนประกอบป้องกันในระบบโทรคมนาคม
